與 Cybersource 類似，QFPay 的 Pay 不直接呼叫 API。PMW 只負責組建帶有 SHA256 簽名的付款頁 URL，並回傳 Redirect action 讓前台導向。

sequenceDiagram
    participant FE as 前台
    participant PMW as PMW
    participant QF as QFPay 付款頁

    FE->>PMW: POST /Pay
    PMW->>PMW: 組建 QFPay 付款頁 URL（含 SHA256 簽名）
    PMW-->>FE: Redirect Action（WebPaymentUrl + AppPaymentUrl）
    FE->>QF: 導向 QFPay 付款頁
    QF-->>QF: 用戶完成付款
    alt 成功
        QF-->>FE: 導向 ReturnUrl
    else 失敗
        QF-->>FE: 導向 FailedUrl
    end
    QF-->>PMW: 非同步通知 NotifyUrl

與大多數金流串接不同，QFPay 的 Pay 步驟完全不走網路。整個流程就是「收到請求 → 組裝 Entity → 計算簽名 → 拼 URL → 回傳」，全程在記憶體中完成，沒有任何 await：

flowchart LR
    A["POST /Pay"] --> B["組裝\nQFPayCreatePaymentRequestEntity"]
    B --> C["GetPayloadToDictionary\n反射 + 字母排序 + 空值過濾"]
    C --> D["SHA256\n純計算"]
    D --> E["拼 URL"]
    E --> F["回傳 Redirect Action\n（無任何 await）"]

    style D fill:#4A7CB5,color:#fff
    style F fill:#5BA85B,color:#fff

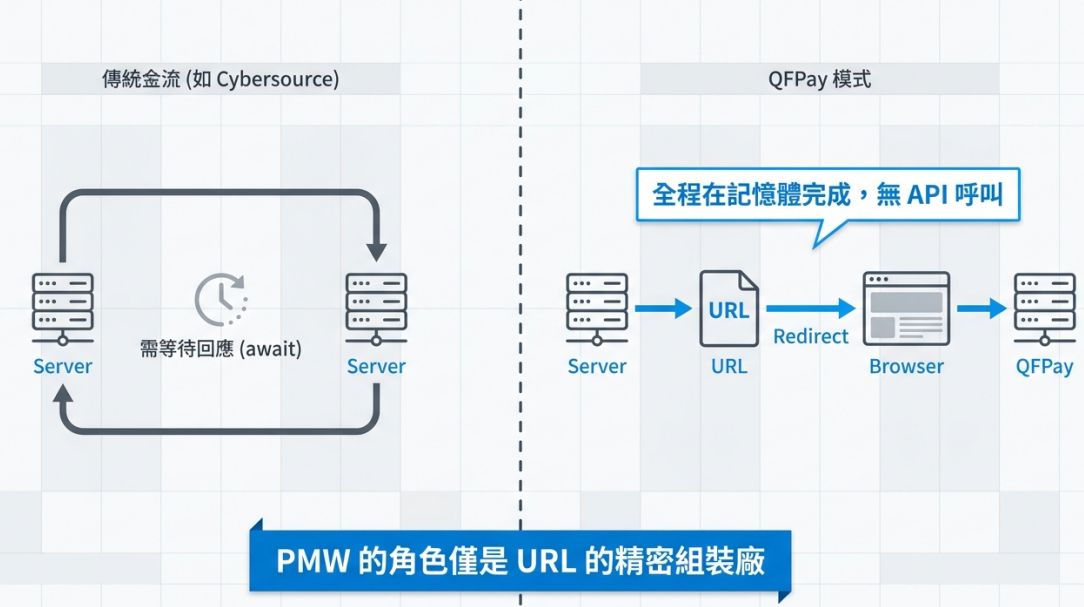

這是 Hosted Payment Page 模式的本質：我方後端不初始化交易，只是「組出一個合法的付款入口 URL」，讓瀏覽器帶著這個 URL 跳轉過去，消費者在 QFPay 頁面完成付款。

32

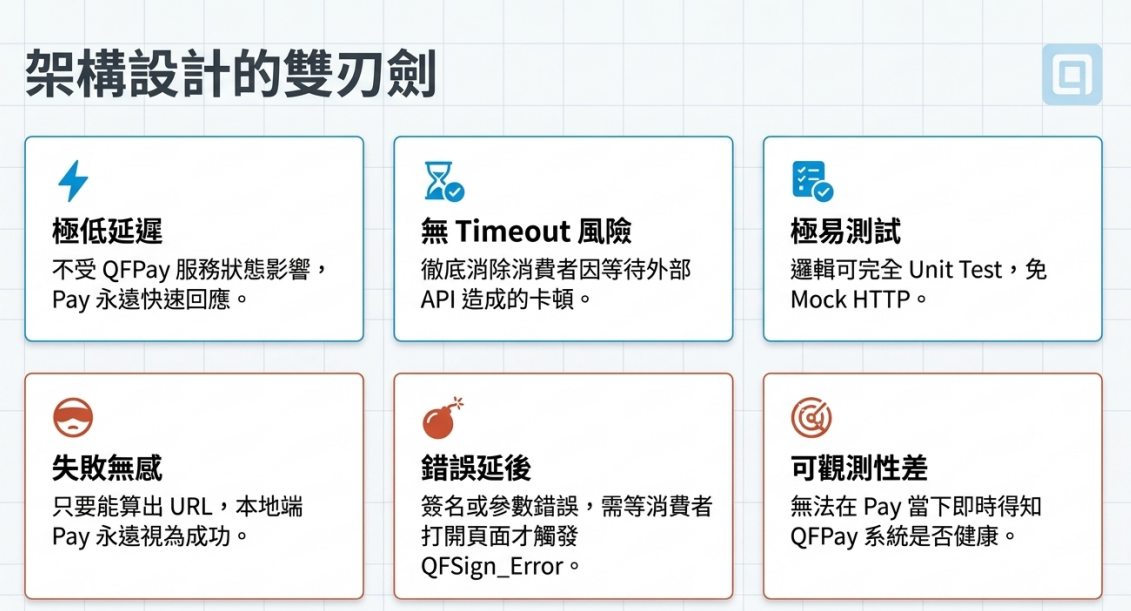

這個設計的優點：

  • 極低延遲：不受 QFPay 服務狀態影響，Pay 永遠快速回應
  • 無 Timeout 風險：不會因 QFPay API 慢而讓消費者等待
  • 易測試：Pay 邏輯可以完全 unit test，不需要 mock HTTP

這個設計的代價：

  • 失敗無感：Pay 永遠成功（只要能算出 URL）
  • 錯誤延後：簽名錯誤、參數錯誤要等消費者打開 URL 後才發現（QFPay 頁面回傳 QFSign_Error）
  • 可觀測性差：無法在 Pay 時期知道 QFPay 是否可用

32

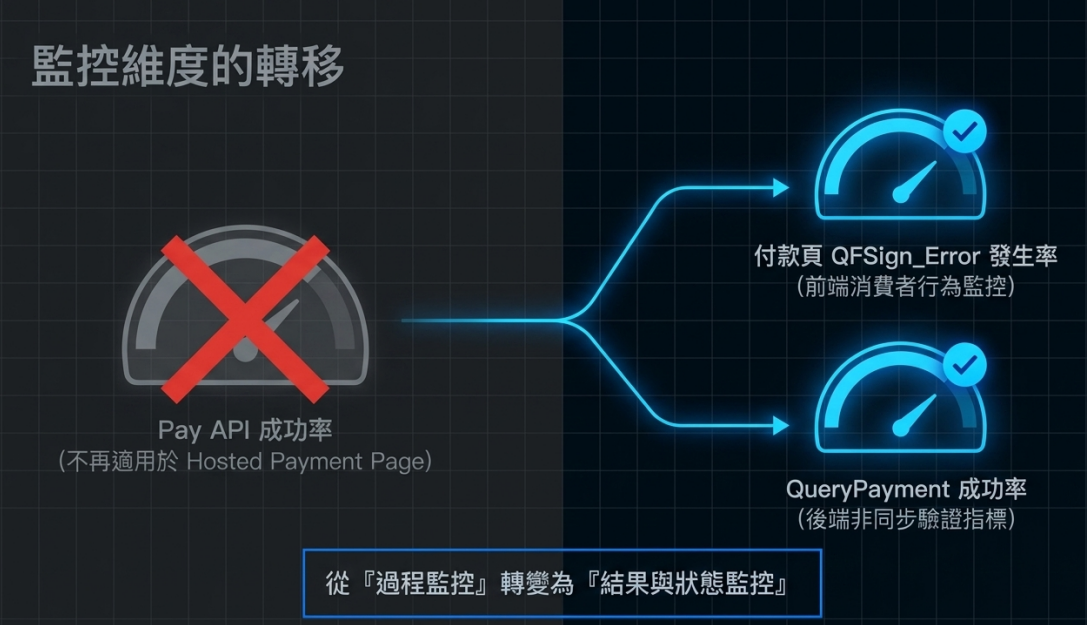

監控重點因此從「Pay API 成功率」轉移到「付款頁面的 QFSign_Error 發生率」與「QueryPayment 的成功率」。
這是與 Stripe、Cybersource 等 API-first 模式金流截然不同的觀測維度。

32

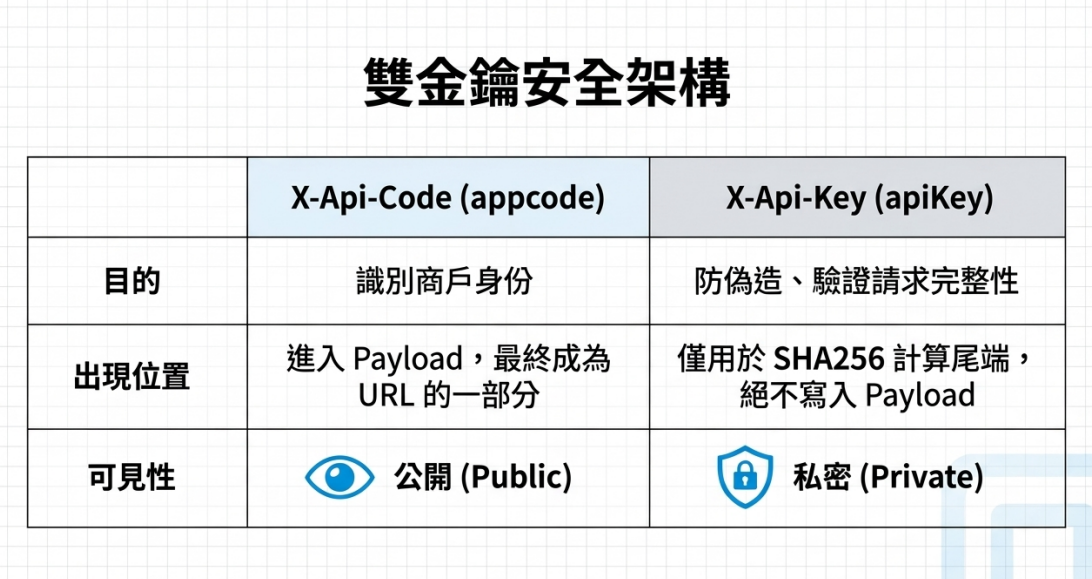

QFPay 的認證設計將「身份識別」與「請求完整性驗證」分成兩把 Key，各司其職：

Key 出現位置 目的 可見性
X-Api-Code（appcode） payload 的 appcode 欄位，進入 URL 識別是哪一個商戶 公開（出現在 URL）
X-Api-Key（apiKey） 只用於 SHA256 計算尾端，不進 payload 防偽造，驗證請求完整性 私密（不出現在 URL）

QFPay 收到付款頁請求後的驗證邏輯：

flowchart TD
    A["Step 1\n解析 URL 所有 params"] --> B["Step 2\n取出 sign，並從 params 移除"]
    B --> C["Step 3\n用 appcode 查出對應的 apiKey\n（QFPay 後台存著）"]
    C --> D["Step 4\n對剩餘 params URL Decode\n→ 字母排序 → key=value& 串接"]
    D --> E["Step 5\nSHA256(rawPayloadString + apiKey)\n→ lowercase hex"]
    E --> F{"Step 6\n比對結果與 sign 是否相同"}
    F -->|相同| G["驗證通過"]
    F -->|不同| H["驗證失敗"]

    style G fill:#5BA85B,color:#fff
    style H fill:#D9534F,color:#fff

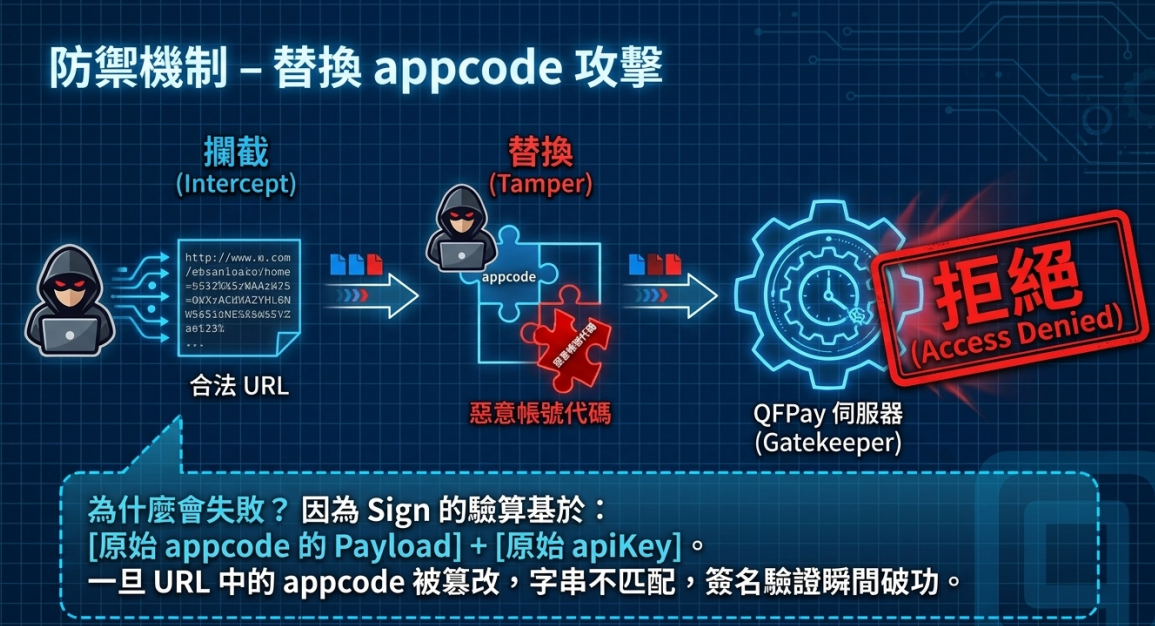

appcode 進入 payload 並被簽名的意義：這樣可以防止「替換 appcode 攻擊」。若攻擊者截取到一個合法 URL，嘗試把 appcode 換成自己的，簽名會立刻失效，因為 sign 是針對「含原始 appcode 的 payload + 原始 apiKey」計算的

32

32

程式碼中有一段乍看之下很費解：

1
2
3
4
5
6
7
8
var payloadKeyValuePairs       = GetPayloadToDictionary(qfPayPayload);

// 組了兩次，只差一個 bool
var payloadStringWithoutEncode = GetPayloadString(payloadKeyValuePairs, false); // Raw
var payloadString              = GetPayloadString(payloadKeyValuePairs, true);  // UrlEncoded

var signature  = GenerateSha256Signature(payloadStringWithoutEncode, apiKey); // Raw 算簽名
var payPageUrl = $"{payUrl}{payloadString}&sign={signature}";                 // Encoded 組 URL

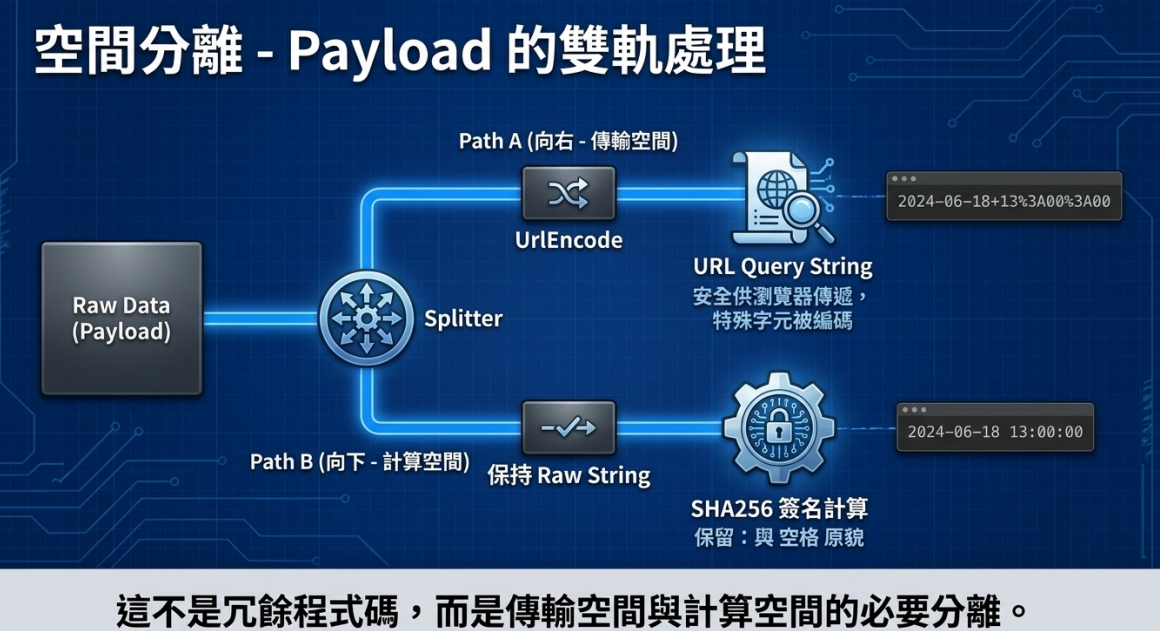

同樣一份 Payload，為什麼要組兩次？

這是傳輸空間與計算空間的分離。

URL 要能被瀏覽器安全傳遞，所有特殊字符（:、/、=、&）都必須被 URL Encode。但簽名計算需要的是原始字符串，不能是 Encoded 過後的版本。兩者的差異如下：

Raw String（簽名計算用） UrlEncoded String（URL query string 用）
return_url https://shop.91dev.tw/V2/...?shopId=2&k=xxx https%3A%2F%2Fshop.91dev.tw%2FV2%2F...%3FshopId%3D2%26k%3Dxxx
txdtm 2024-06-18 13:00:00 2024-06-18+13%3A00%3A00
特徵 :、/、空格皆保留原樣 所有特殊字符皆被編碼
flowchart LR
    A["payloadKeyValuePairs\n（同一份 Dictionary）"] --> B["GetPayloadString(false)\nRaw"]
    A --> C["GetPayloadString(true)\nUrlEncoded"]
    B --> D["GenerateSha256Signature\n算出 signature"]
    C --> E["payPageUrl = payUrl + payloadString\n+ &sign=signature"]
    D --> E

    style B fill:#4A7CB5,color:#fff
    style C fill:#7B5EA7,color:#fff

32

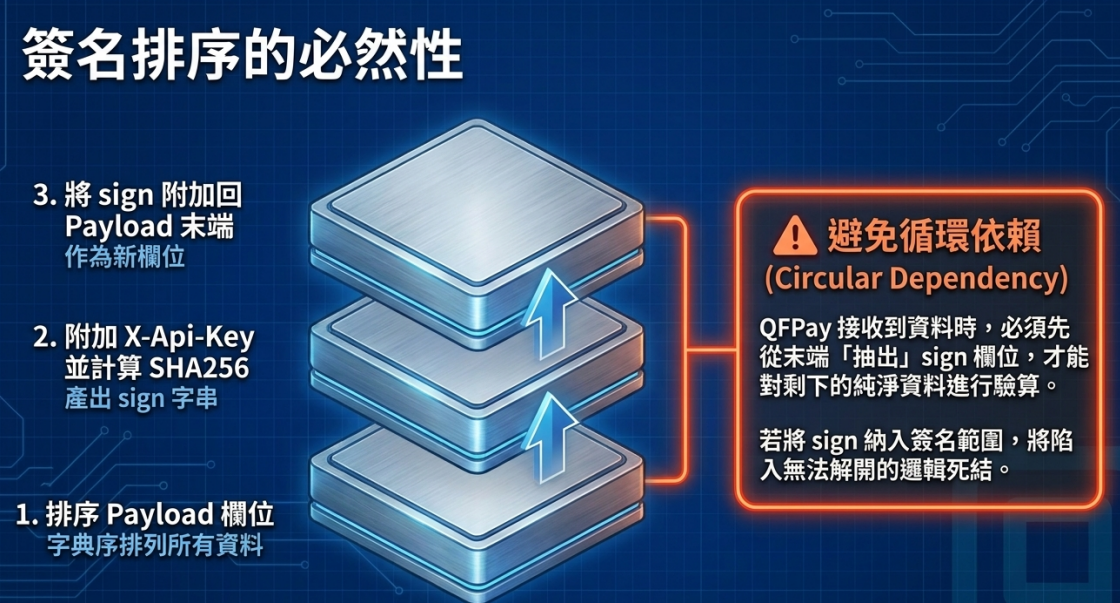

為什麼 sign 放在最末端、且不進入簽名計算？

這是避免循環依賴的必要設計：

flowchart LR
    A["若 sign 進入 payload"] --> B["payload = appcode=...&sign=???"]
    B --> C["signature = SHA256(payload + apiKey)"]
    C --> D["但 sign 的值 = signature\nsignature 依賴 payload\npayload 又依賴 sign"]
    D --> E["❌ 無法計算"]

    style E fill:#D9534F,color:#fff

sign 必須在 payload 排序完成、簽名計算結束之後才能附加。這也意味著 QFPay 在驗證時必須先取出 sign，再對剩餘欄位計算，不能把 sign 也納入驗算。

32

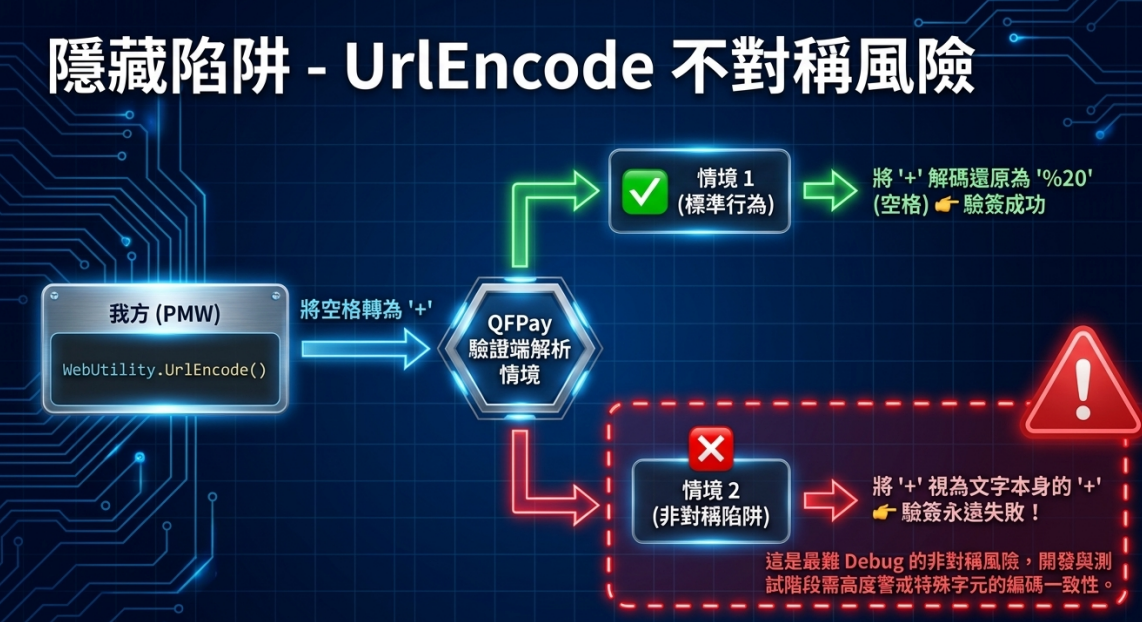

隱藏的 UrlEncode 對稱性風險：

PMW 用 WebUtility.UrlEncode() 編碼，空格會被編碼為 +。QFPay 在驗證時若把 + 解讀為 %20（URL Decode 的標準行為），則能還原成空格，驗簽成功。但若 QFPay 直接把 + 當成 +，Raw 字串就與我方計算的不同，驗簽永遠失敗。這個不對稱問題極難 debug

32

URL

1
https://openapi-hk.qfapi.com/checkstand/#/?{qstring}

Request Header（所有 REST API 通用）

1
2
3
4
Content-Type: application/x-www-form-urlencoded
X-QF-APPCODE: {apiCode}         ← 來自 header X-Api-Code
X-QF-SIGN: {sha256_signature}
X-QF-SIGNTYPE: SHA256

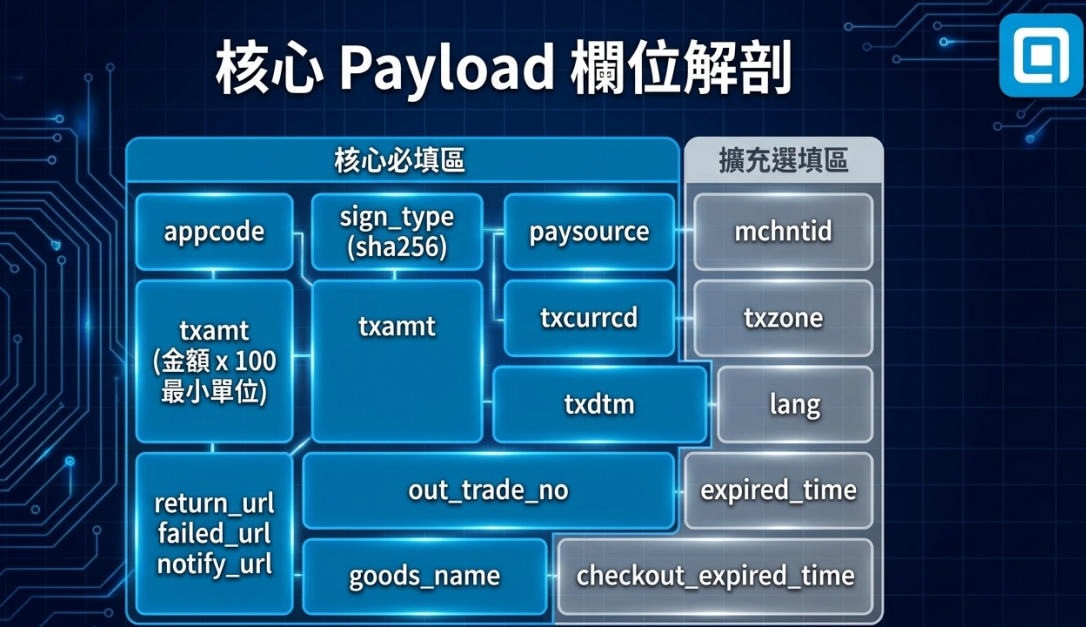

Pay Payload 欄位對照

QFPay 欄位 說明 來源 必填
appcode API 憑證 header X-Api-Code ✅
sign_type 簽名類型，固定 "sha256" 硬碼 ✅
paysource 付款來源，固定 "91App_checkout" 硬碼 ✅
txamt 付款金額（× 100 最小單位） request.Amount * 100 ✅
txcurrcd 幣別（如 HKD） request.Currency ✅
out_trade_no 外部訂單號（TG Code） request.TradesOrderGroupCode ✅
txdtm 訂單時間（yyyy-MM-dd hh:mm:ss） ExtendInfo.OrderDateTime ✅
return_url 付款成功導向 URL ExtendInfo.ReturnUrl ✅
failed_url 付款失敗導向 URL ExtendInfo.FailedUrl ✅
notify_url 非同步通知 URL ExtendInfo.NotifyUrl ✅
goods_name 商品名稱（最大 64 字，不含特殊字元） ExtendInfo.GoodsName ✅
mchntid 代理商商戶識別碼（最大 16 字元） ExtendInfo.Mchntid ❌
txzone 時區（預設 +0800） ExtendInfo.TimeZone ❌
lang UI 語言（zh-hk/zh-cn/en） ExtendInfo.Lang ❌
expired_time QR Code 到期時間（分鐘，5~120） ExtendInfo.ExpiredTime ❌
checkout_expired_time 客戶端結帳到期時間（毫秒） ExtendInfo.CheckoutExpiredTime ❌

32

Pay 回傳結構

1
2
3
4
5
6
7
8
9
10
11
12
13
14
{
  "ReturnCode": "2003",
  "ReturnMessage": "付款頁面成功產出",
  "TransactionId": "",
  "Action": {
    "Action": "Redirect",
    "WebPaymentUrl": "https://o2-hk.qfapi.com/...?appcode=xxx&...&sign=abc123",
    "AppPaymentUrl": "https://o2-hk.qfapi.com/...?appcode=xxx&...&sign=abc123",
    "RedirectHttpMethod": "POST"
  },
  "ExtendInfo": {
    "paymantPageUrl": "https://o2-hk.qfapi.com/..."
  }
}
