付款流程分為三個階段，本文聚焦 Phase 2：ProcessPayment

flowchart TD
    P1["Phase 1\nCreateTradesOrderProcessor\n建單時決定初始狀態\nGroup A → 直接進 Phase 2\nGroup B → WaitingToPay 停在這等"]
    P2["⭐ Phase 2\nProcessPayment\nmweb 在同一 Request 內\n主動呼叫 PaymentMiddleware\n→ 依同步回應決定走哪條路"]
    P3["Phase 3\nFinishPayment\n非同步 Callback 或 ReCheck Job\n付款最終結果回來時處理"]

    P1 -->|"Group A：同步呼叫"| P2
    P1 -->|"Group B：直接略過 Phase 2"| P3
    P2 -->|"Success → 同步完成"| ERP
    P2 -->|"Fail → 同步取消"| CANCEL
    P2 -->|"Redirect / Pending\n存 context 到 Cache"| P3
    P3 -->|Success| ERP["WaitingToTrans\n→ NMQ 轉單 ERP"]
    P3 -->|"Failed / Expired"| CANCEL["TransToCancel\n→ 退資源 + NMQ 轉單"]

    style P1 fill:#888,color:#fff
    style P2 fill:#4A7CB5,color:#fff
    style P3 fill:#888,color:#fff
    style ERP fill:#5BA85B,color:#fff
    style CANCEL fill:#D9534F,color:#fff

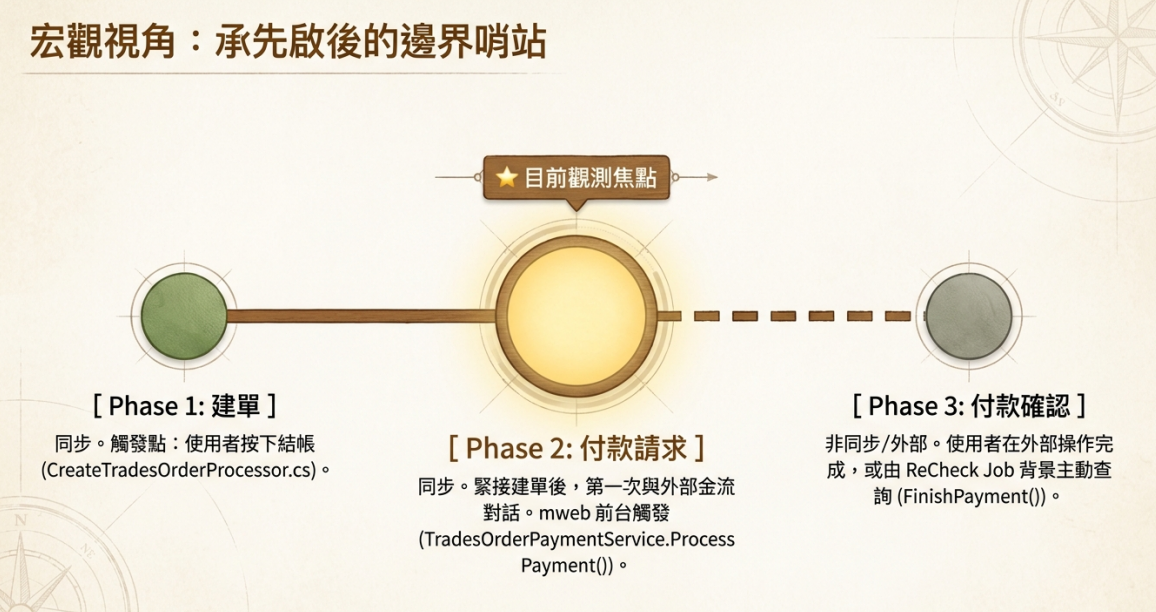

Phase 2 在整個流程中扮演什麼角色？

Phase 2 是付款流程的第一次決策點 — mweb 在使用者按下結帳後，立刻向 PaymentMiddleware 發出付款請求，依據同步回應決定訂單要「就地完成」、「等待使用者跳頁」還是「直接取消」

階段 入口 觸發者 時機
Phase 1 CreateTradesOrderProcessor.cs 使用者按下結帳 同步，在同一 Request Pipeline 內
⭐ Phase 2 TradesOrderPaymentService.ProcessPayment() mweb 前台 緊接在建單 Pipeline 之後，同步呼叫 PaymentMiddleware
Phase 3 TradesOrderPaymentService.FinishPayment() PayChannelReturn（前台）或 ReCheck Job（背景） 使用者在外部金流完成操作後，或 Job 主動查詢

3

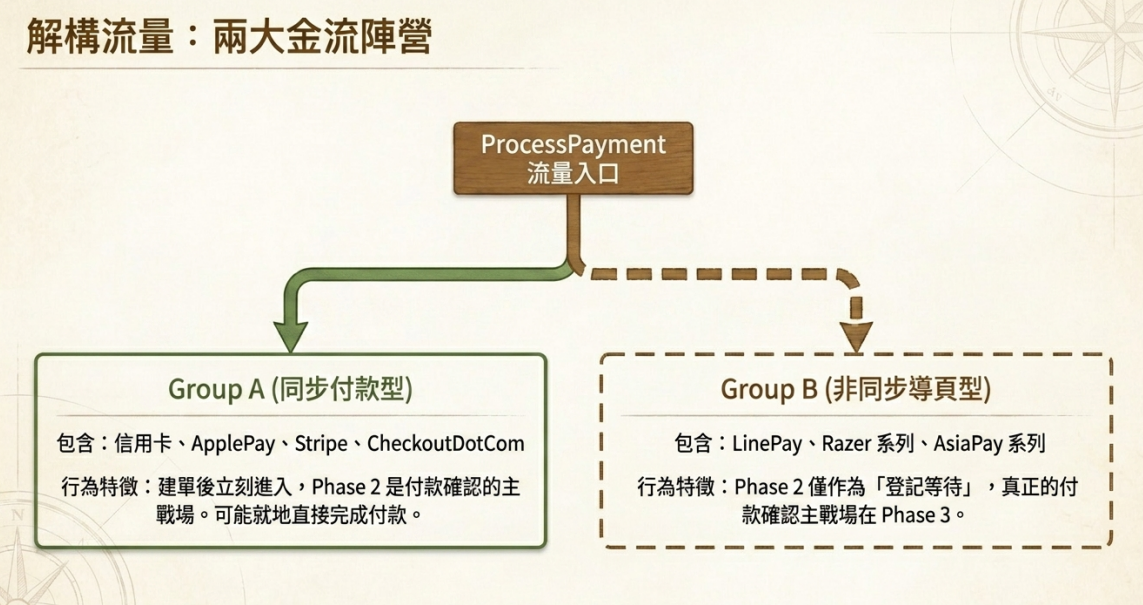

哪些金流會進入 Phase 2？

  • Group A（同步付款型）：信用卡、ApplePay、Stripe、CheckoutDotCom — 建單後立刻進入 Phase 2，這裡是付款確認的主戰場
  • Group B（非同步導頁型）：LinePay、Razer 系列、AsiaPay 系列 — Phase 2 對這類金流通常只是「登記等待」，Phase 3 才是真正的付款確認入口

3

mweb 建單後，在同一個 Request Pipeline 內呼叫 PaymentMiddleware.PaymentRequest()，依同步回應結果更新 OrderSlaveFlow

ProcessPayment 是付款流程的第一次與金流的對話。對非同步金流（Group B），這裡通常只是登記「等待付款」；對同步金流（Group A），這裡可能直接完成

四種回應路徑全覽

flowchart TD
    PP["PaymentMiddleware\n.PaymentRequest()"] --> R{PaymentResult.Status}

    R -->|Success| S1["DoActionOnDirectSuccess()\n直接完成，走 success flow\n不由 ProcessPayment 更新狀態"]
    R -->|Fail| S2["CancelTradesOrderGroup()\n取消訂單\nStatusDef = WaitingToTrans* / TransToCancel\nForSCM = Hide / ForUser = Hide"]
    R -->|Redirect| S3["儲存 context 到 Cache\n使用者被導到外部金流頁面\nIs3DSecure ?\n→ WaitingTo3DAuth\n→ WaitingToPay\n+ ForSCM=Hide / ForUser=WaitingToPay"]
    R -->|Pending| S4["儲存 context 到 Cache\nPSP 非同步處理中\n→ WaitingToPay\n+ ForSCM=Hide / ForUser=WaitingToPay"]

    style S1 fill:#5BA85B,color:#fff
    style S2 fill:#D9534F,color:#fff
    style S3 fill:#4A7CB5,color:#fff
    style S4 fill:#4A7CB5,color:#fff

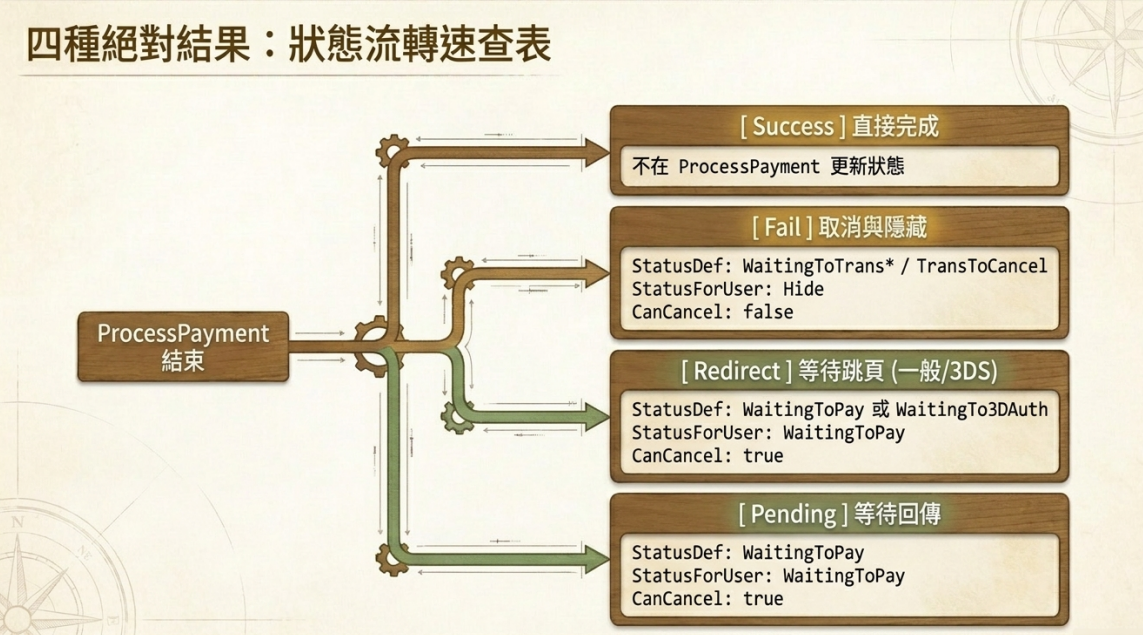

四種狀態更新摘要

回應 StatusDef StatusForSCM StatusForUser CanCancel
Success 不在 ProcessPayment 更新 — — —
Fail WaitingToTrans* / TransToCancel Hide Hide false
Redirect（3DS） WaitingTo3DAuth Hide WaitingToPay true
Redirect（一般） WaitingToPay Hide WaitingToPay true
Pending WaitingToPay Hide WaitingToPay true

* WaitingToTrans 僅用於 CreditCardOnce_Stripe / CreditCardOnce_CheckoutDotCom（歷史原因，程式碼已標記應統一為 TransToCancel）

3

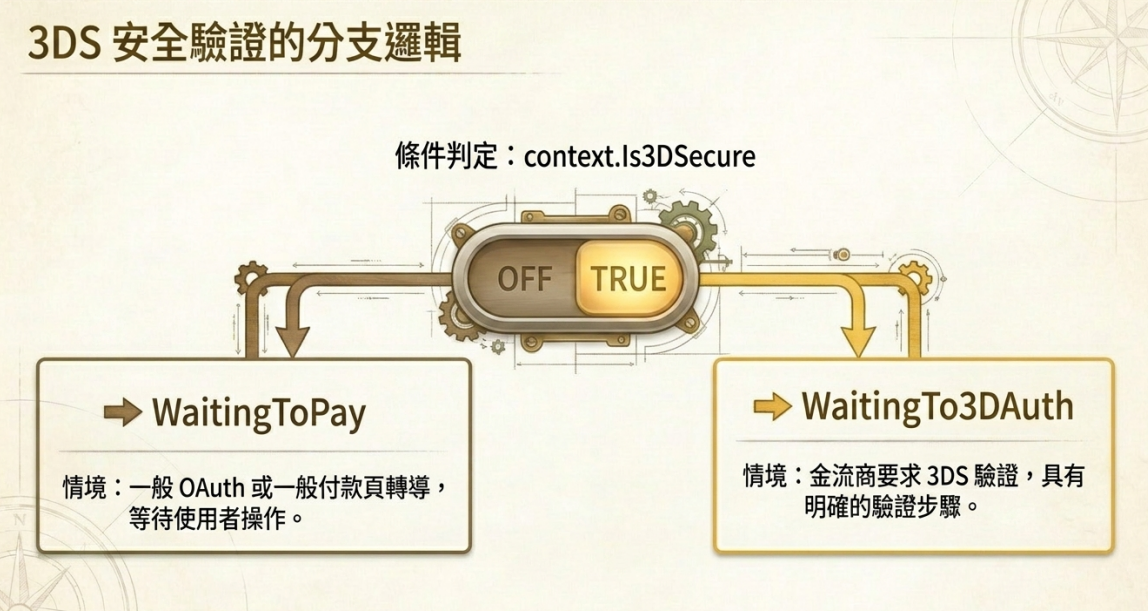

Redirect 的 Is3DSecure 分支

1
2
3
OrderSlaveFlowStatusEnum statusDef = context.Is3DSecure == true
    ? OrderSlaveFlowStatusEnum.WaitingTo3DAuth
    : OrderSlaveFlowStatusEnum.WaitingToPay;
context.Is3DSecure StatusDef 情境
true WaitingTo3DAuth 金流商要求 3DS 驗證，有明確的驗證步驟
false WaitingToPay 一般 OAuth / 付款頁轉導，等待使用者操作

3

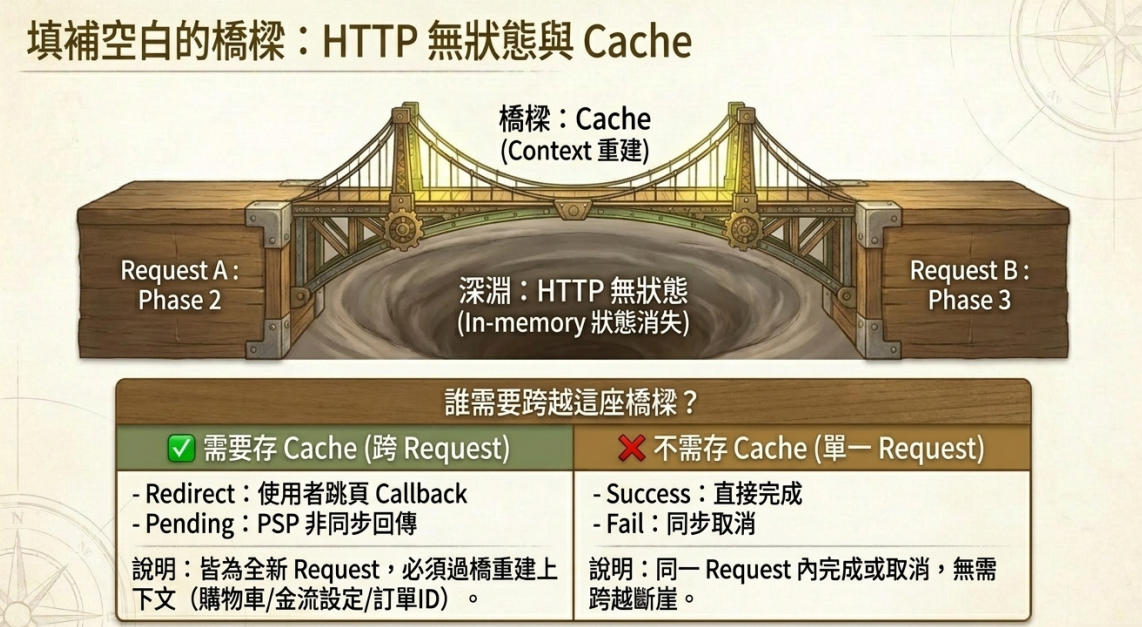

Phase 2 (ProcessPayment) 與 Phase 3 (FinishPayment) 之間，有一段跨越 HTTP Request 邊界的空白。這個空白靠 Cache 來填補

為什麼需要 Cache？

sequenceDiagram
    participant U as 👤 使用者
    participant MW as 🖥️ mweb
    participant PM as 💳 PaymentMiddleware

    MW->>PM: ProcessPayment（Request A）
    PM-->>MW: Redirect URL
    MW->>MW: 存 context 到 Redis Cache
    MW->>U: 導頁到外部金流

    Note over U,PM: ← 跨越了時間與 HTTP Request 邊界 →
使用者在外部金流操作，可能耗時數秒至數分鐘

    U->>MW: Callback（Request B，全新的 Request）
    MW->>MW: 從 Redis Cache 取回 context
    MW->>PM: FinishPayment（帶著完整 context）

HTTP 是無狀態的。ProcessPayment（Request A）結束後，所有的 in-memory 狀態都消失了。FinishPayment（Request B）是一個全新的請求，需要重建付款的上下文（購物車、金流設定、訂單 ID、Is3DSecure 等），Cache 是唯一可行的橋樑

1
2
3
4
5
6
7
// Redirect 路徑存入 Cache
payChannelService.UpdateProcessContextForRedirect(context, paymentResult);
this._userDataHelper.Save(PayProcessContextEntity.CacheTypeName, context);



//// TmpData:PayProcess-20190918180000:{MemberId}:{UniqueKey}

哪些路徑需要存 Cache？

回應路徑 需要存 Cache？ 原因
Success ❌ 同一 Request 內完成，不需要跨 Request
Fail ❌ 同一 Request 內取消，不需要跨 Request
Redirect ✅ 使用者跳頁後 Callback 回來，需要重建 context
Pending ✅ PSP 非同步處理，完成後 Callback 回來，需要重建 context

3

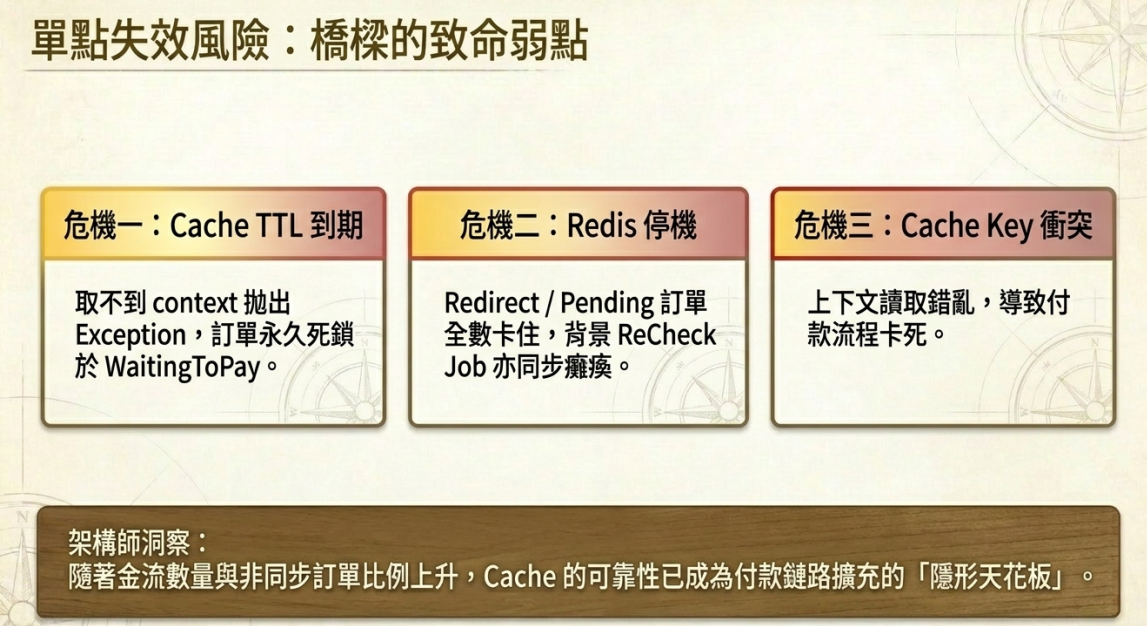

Cache 的設計風險

Cache 是 Phase 2 到 Phase 3 的唯一橋樑，也是整個非同步付款流程的單點失效

  • Cache TTL 到期 → FinishPayment 時取不到 context → 拋 Exception → 訂單停在 WaitingToPay 永遠不動
  • Redis 不可用 → 所有 Redirect/Pending 的訂單都卡住，ReCheck Job 同樣需要讀 context，一樣卡
  • Cache Key 衝突 → 相同情況

這個設計在訂單量小時完全不是問題。但隨著金流數量增加、非同步訂單比例上升，Cache 可靠性成了整個付款鏈路的隱形天花板

3

ProcessPayment 收到同步 Fail 時（金流明確回傳失敗），在同一個 Request 內立刻完成所有清理，不等任何非同步操作

完整取消流程

flowchart TD
    FAIL[ProcessPayment → Fail] --> CG[CancelTradesOrderGroup\n更新 StatusDef = WaitingToTrans* or TransToCancel\nForSCM = Hide / ForUser = Hide\nCanCancel = false]
    CG --> R1[退還外部購物金\nCancelExternalStoreCreditDeduction]
    R1 --> R2[退還點數\nRefundPoint]
    R2 --> R3[回收 PromoCode 名額\nRevertPromoCodePoolQuota]
    R3 --> R4{多券 or 券中心核銷？}
    R4 -->|是| R5[歸還優惠券\nRevertRedeemCoupon async]
    R4 -->|否| R6{首購訂單？}
    R5 --> R6
    R6 -->|是| R7[歸還首購權益\nResetFirstPurchase]
    R6 -->|否| NMQ[TransferOrder\nNMQ TransferOrderToERP]
    R7 --> NMQ

    style FAIL fill:#D9534F,color:#fff
    style NMQ fill:#4A7CB5,color:#fff

即使是失敗取消，最後仍然會觸發 NMQ TransferOrder。這是因為 ERP 需要知道有一筆訂單被取消了，才能正確處理庫存和帳務。取消也是一種「轉單」

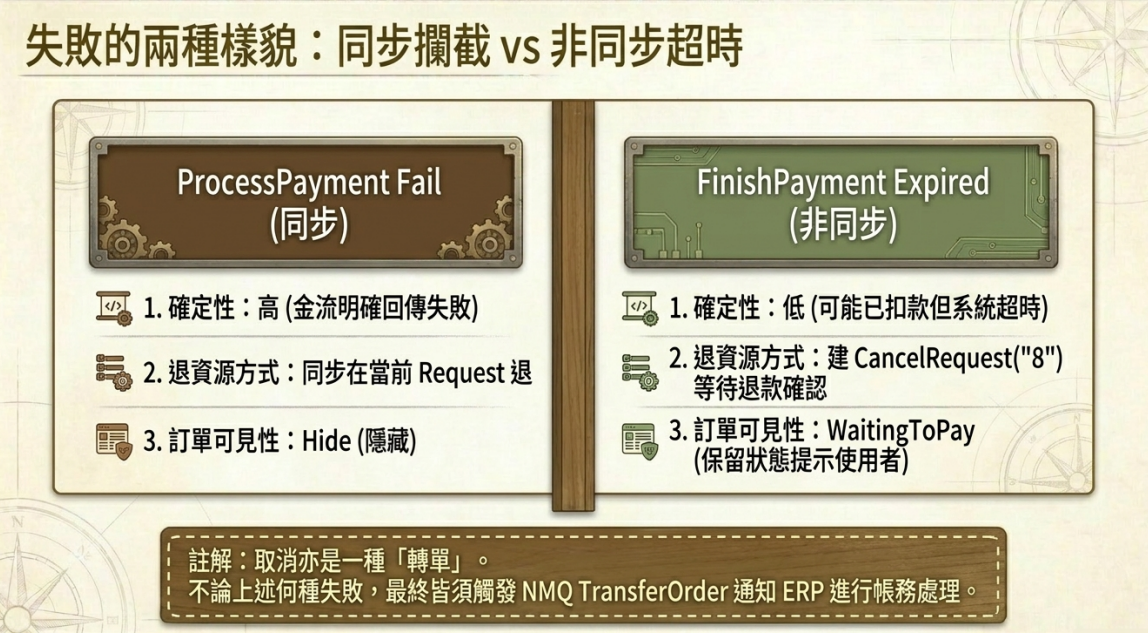

為什麼同步 Fail 可以直接退，而 Expired 不行？

ProcessPayment Fail FinishPayment Expired
確定性 ✅ 金流商明確說「未付款」 ⚠️ 可能已扣款但系統超時未知
退資源方式 同步在當前 Request 退 建 CancelRequest("8")，等退款確認後退
訂單可見性 StatusForUser = Hide StatusForUser = WaitingToPay（讓使用者知道有問題）

FinishPayment Expired 的詳細設計見 《FinishPayment — 付款的最終裁決》

3

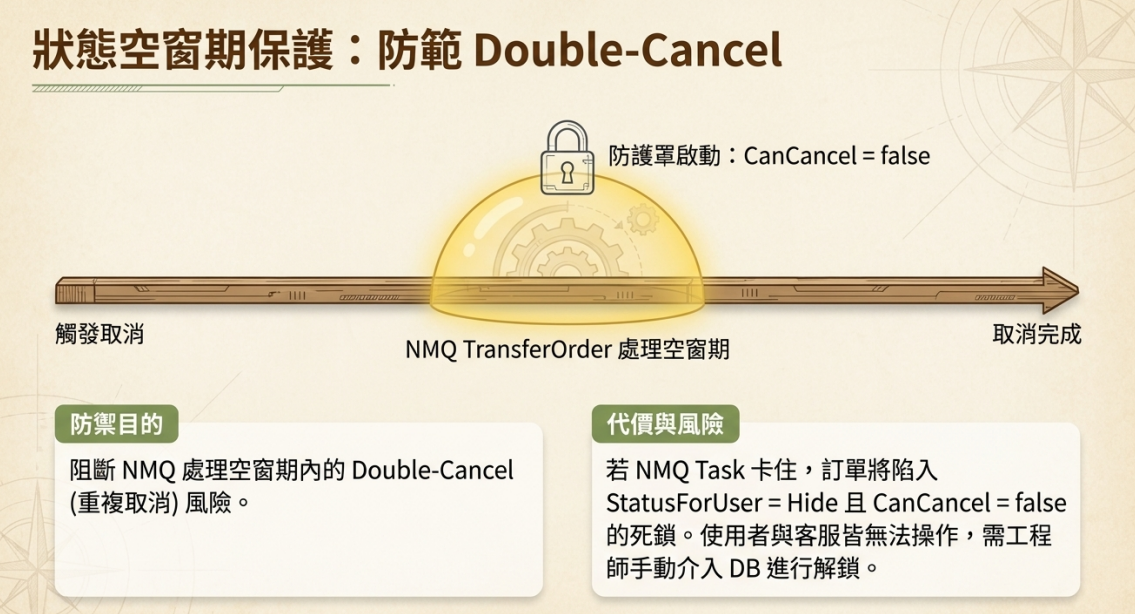

CanCancel = false 空窗期保護

1
2
3
4
付款失敗 → StatusDef = TransToCancel → 建立 NMQ Task
           ↓ 在 NMQ 執行前（空窗期）
           使用者從前台看到訂單 → 點取消 → 再建一個 NMQ Task
           → ERP 端收到兩個取消任務 → 重複取消 → 庫存雙重回補

CanCancel=false 在 NMQ 空窗期內阻斷這個 double-cancel 場景

風險：NMQ Task 若卡住，訂單 StatusForUser = Hide + CanCancel = false，使用者看不到、客服也操作不了，唯一出路是工程師直接改 DB

3

ProcessPayment 的核心設計取捨

DoActionOnDirectSuccess — 成功路徑的不對稱

graph LR
    S["ProcessPayment Success"] --> DA["DoActionOnDirectSuccess()\n各金流可 Override"]
    DA -->|"預設實作"| EMPTY["空方法\n什麼都不做"]
    DA -->|"Stripe Override"| NMQ["建立 metadata 更新 NMQ"]
    DA -->|"其他金流"| Q["走 ThirdPartyFinishProcess Pipeline？"]

DoActionOnDirectSuccess() 是一個語意模糊的擴充點。預設是空方法，各金流可以 Override 但不是必須。這導致：

  • ProcessPayment Success 路徑的後處理，分散在每個金流的 DoActionOnDirectSuccess() 實作中
  • FinishPayment Success 路徑的後處理，由 ThirdPartyFinishProcess Processor Pipeline 統一處理
  • 同樣是「付款成功」，但走了兩條不同的後處理路線 — 未來要新增「付款成功後的動作」，需要確認兩條路線都有覆蓋

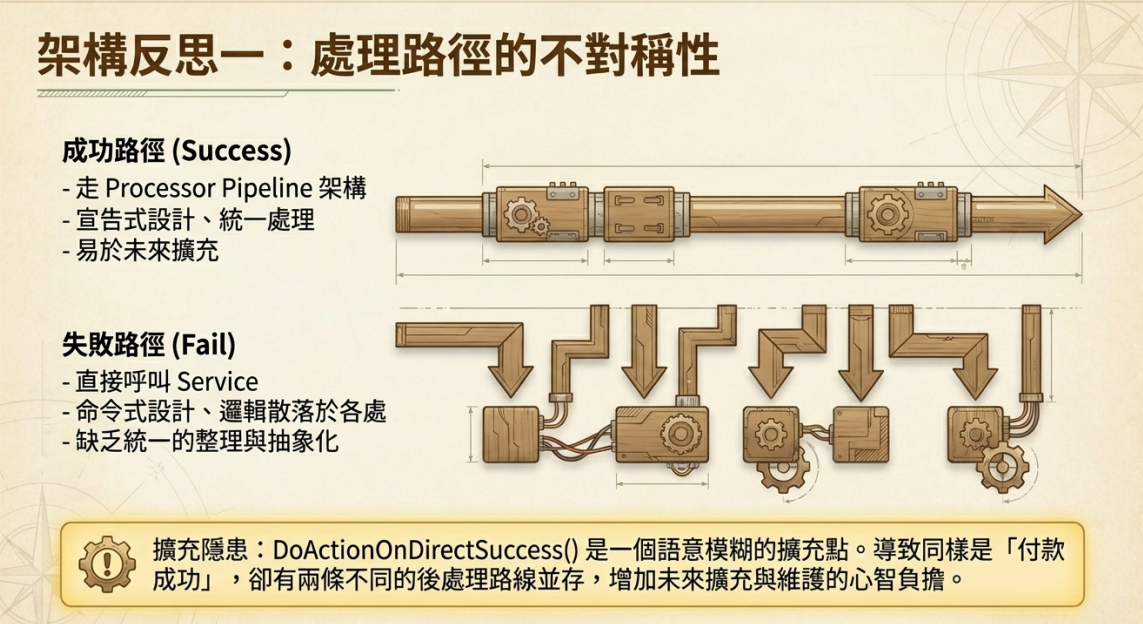

成功路徑 vs 失敗路徑的設計不對稱

graph LR
    S["ProcessPayment Success"] -->|"宣告式\nProcessor Pipeline"| PS["DoActionOnDirectSuccess\n→ 各 Processor 依序執行"]
    F["ProcessPayment Fail"] -->|"命令式\n直接呼叫"| PF["直接 this.CancelTradesOrderGroup()\nthis.TransferOrder()"]

成功路徑走 Processor Pipeline（宣告式、可擴充），失敗路徑直接呼叫 Service（命令式、散落在程式碼中）。這個不對稱是歷史演進的結果，成功路徑在多次重構後被整理進 Pipeline，失敗路徑一直沒人整理。

ProcessPayment 的邊界定義不清

ProcessPayment 在不同金流下的職責差異很大：

金流類型 ProcessPayment 的實際工作
信用卡（一般） 真正打 API 授權，可能直接完成付款
LinePay / Razer 只是取得導頁 URL，實際付款在外部
ATM 只是取得虛擬帳號，不涉及任何付款
Stripe Direct 同步完成付款 + 排 ERP 轉單

從 ATM 的角度看，ProcessPayment 根本沒有在「處理付款」，只是在「取得付款資訊」。但它們都走同一個 ProcessPayment 入口，造成這個方法的語意非常寬泛。
